产品描述
产品特点
通流容量大，采用多级保护。
内置快速半导体保护器件，响应速度快，残压低。
核心元件采用国际知名品牌，性能优越。
节能、环保，安装简便，适用于各种标准接口类型。
插入损耗低，确保线路畅通。
驻波系数小，工作频率范围宽。
产品参数
|
名称 |
二合一防雷器 |
三合一防雷器 |
|||||||||||||
|
说明 |
视频+电源 |
百兆网+电源 |
千兆网+电源 |
视频+数据+电源 |
网络+数据+电源 |
||||||||||
|
12V |
24V |
220V |
12V |
24V |
220V |
12V |
24V |
220V |
12V |
24V |
220V |
12V |
24V |
220V |
|
|
插入损耗 |
0.3dB |
||||||||||||||
|
响应时间 |
<0.1ns |
||||||||||||||
|
工作温区 |
-60℃~+80℃ |
||||||||||||||
|
标称放电流 |
5Ka |
||||||||||||||
|
最大放电流 |
10Ka |
||||||||||||||
|
视频/网络部分参数 |
|||||||||||||||
|
工作电压Un |
5V |
||||||||||||||
|
限制电压Uc |
8V |
||||||||||||||
|
保护水平Up |
15V |
||||||||||||||
|
传输速率Vs |
20Mbps |
100Mbps |
1000Mbps |
20Mbps |
100Mbps |
||||||||||
|
电源部分参数 |
|||||||||||||||
|
工作电压Un |
12V |
24V |
220V |
12V |
24V |
220V |
12V |
24V |
220V |
12V |
24V |
220V |
12V |
24V |
220V |
|
限制电压Uc |
18V |
47V |
470V |
18V |
47V |
470V |
18V |
47V |
470V |
18V |
47V |
470V |
18V |
47V |
470V |
|
保护水平Up |
60V |
90V |
900V |
60V |
90V |
900V |
60V |
90V |
900V |
60V |
90V |
900V |
60V |
90V |
900V |
|
数据部分参数 |
|||||||||||||||
|
工作电压Un |
- |
5V |
|||||||||||||
|
限制电压Uc |
8V |
||||||||||||||
|
保护水平Up |
15V |
||||||||||||||
|
传输速率Vs |
- |
||||||||||||||
|
外形尺寸 |
102mm×67mm×29mm/104mm×57mm×32mm |
||||||||||||||
产品选型型号说明
|
功能分类 |
电压分类 |
型号 |
功能分类 |
电压分类 |
型号 |
|
百兆网络+电源二合一防雷器（加强型） |
12V |
TL-EV2/12 |
百兆网络+电源二合一防雷器（普通型） |
12V |
TL-NP/12 |
|
24V |
TL-EV2/24 |
24V |
TL-NP/24 |
||
|
220V |
TL-EV2/220 |
220V |
TL-NP/220 |
||
|
视频+电源二合一防雷器（加强型） |
12V |
TL-SV2/12 |
视频+电源二合一防雷器（普通型） |
12V |
TL-VP/12 |
|
24V |
TL-SV2/24 |
24V |
TL-VP/24 |
||
|
220V |
TL-SV2/220 |
220V |
TL-VP/220 |
||
|
视频+数据+电源三合一防雷器（加强型） |
12V |
TL-SV3/12 |
视频+数据+电源三合一防雷器 |
12V |
TL-VDP/ 12 |
|
24V |
TL-SV3/24 |
24V |
TL-VDP/ 24 |
||
|
220V |
TL-SV3/220 |
220V |
TL-VDP/ 220 |
||
|
网络+数据+电源三合一防雷器（加强型） |
12V |
TL-EV3/12 |
千兆网络+电源二合一防雷器（加强型） |
12V |
TL-KEV 2/ 12 |
|
24V |
TL-EV3/24 |
24V |
TL-KEV 2/ 24 |
||
|
220V |
TL-EV3/220 |
220V |
TL-KEV 2/ 220 |

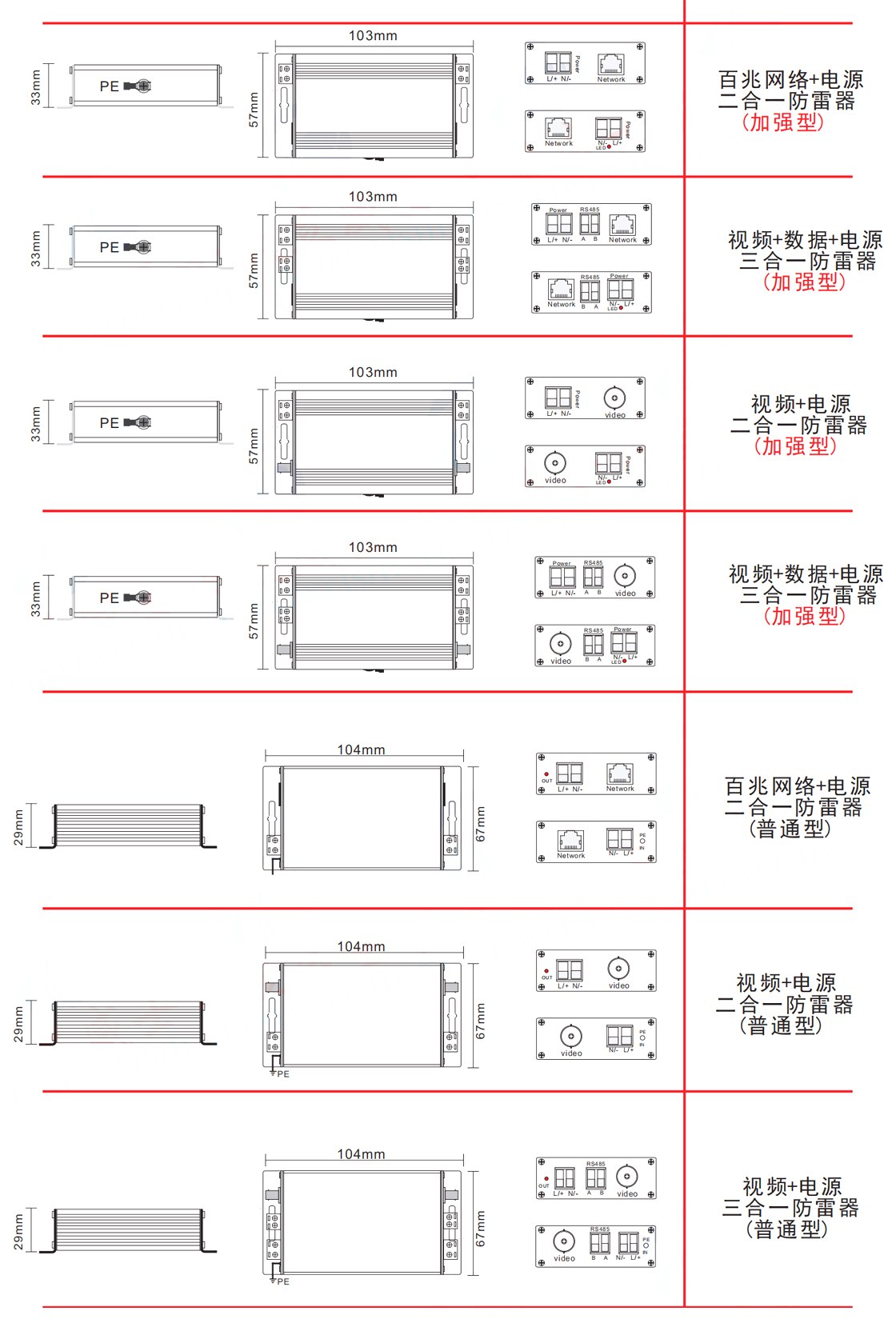

产品结构尺寸示意图

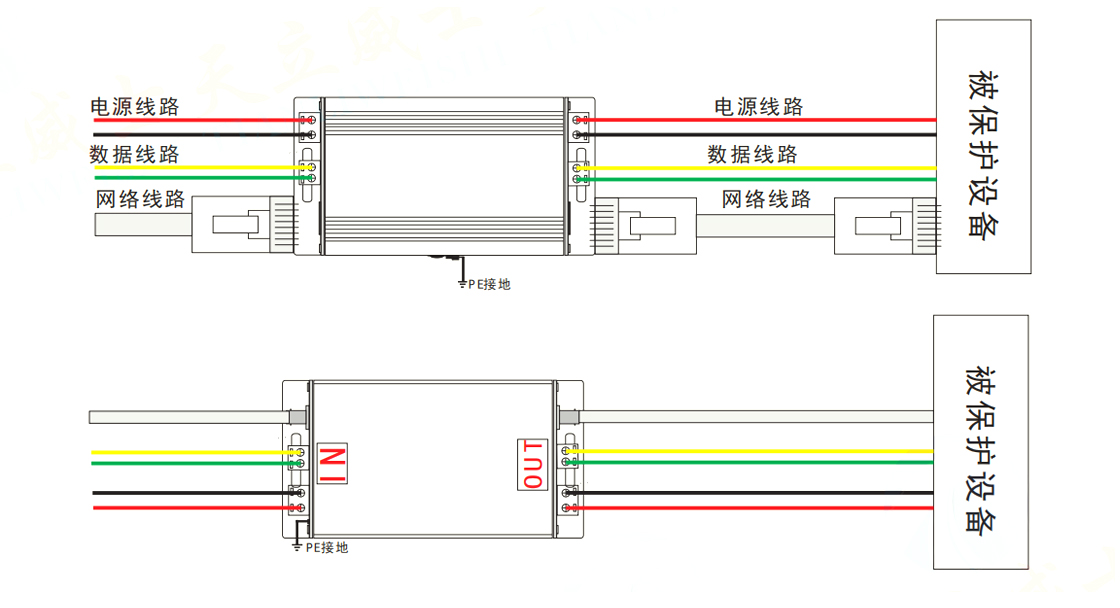

安装示意图
安装说明
本产品为串联连接方式。
请选择与被保护设备接口类型相同的产品。
本产品的A-A/BB；（L/+）-（L/+）/（N/-）-（N/-）通道一一对应，禁止交叉接线。
防雷器的“IN”为输入端接“浪涌端”接线路，OUT为输出“设备端”接被保护的设备。
防雷器的PE线必须与防雷系统的地线可靠连接，连接线要求短而粗。
防雷器在使用期间，应定期检测，如果出现故障，应及时维修或更换，以确保设备安全。
